I prodotti sono confezionati in molti formati diversi, tra cui bottiglie, barattoli, tubi e buste con beccuccio. Sebbene sia le riempitrici lineari che quelle rotative possano essere utilizzate per la produzione industriale, trattano i contenitori in modi diversi e sono costruite attorno a layout macchina diversi.
Per gli acquirenti di macchine riempitrici, la differenza diventa importante quando si seleziona una macchina per una specifica linea di confezionamento. La movimentazione dei contenitori, il formato della confezione, il layout della linea di produzione e il numero di formati di contenitori da riempire possono influenzare la modalità di configurazione della riempitrice.
Comprendere queste differenze rende più semplice valutare se una riempitrice lineare o rotativa è più adatta per una particolare applicazione di imballaggio.

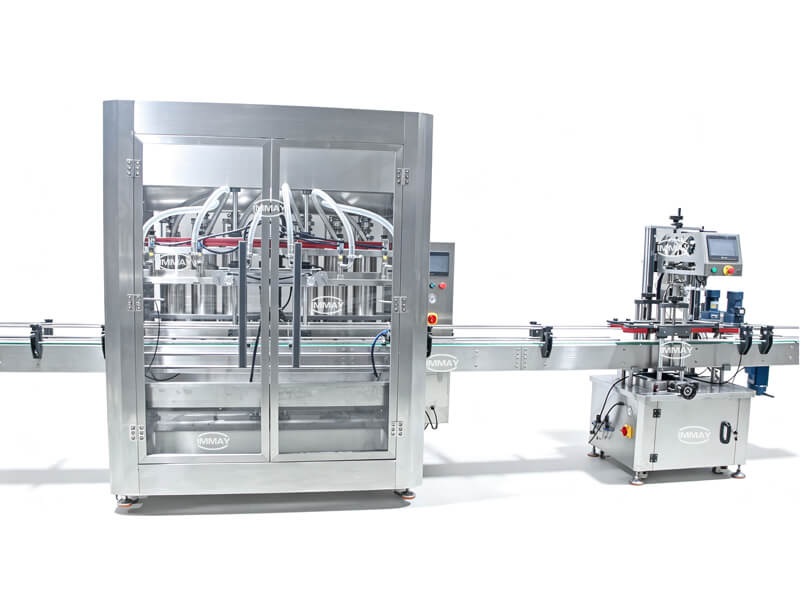

Cos'è una riempitrice lineare?
Una riempitrice lineare utilizza un layout rettilineo in cui i contenitori si muovono attraverso l'area di riempimento in una direzione fissa. Gli ugelli di riempimento sono disposti lungo il percorso di produzione, mentre i contenitori vengono solitamente trasferiti tramite un sistema di trasporto.
Questa struttura è adatta per linee di produzione in cui i contenitori possono essere alimentati, posizionati, riempiti e scaricati in sequenza. La macchina può anche essere configurata con un numero diverso di ugelli di riempimento e altri componenti a seconda del processo di riempimento.
Come funziona una riempitrice lineare?
Il processo di lavoro di base è:
Alimentazione del contenitore → Posizionamento → Riempimento → Scarico
Alimentazione dei contenitori: i contenitori vuoti entrano nella macchina attraverso il trasportatore di alimentazione.
Posizionamento: i contenitori sono allineati e mantenuti nella posizione di riempimento.
Riempimento: gli ugelli di riempimento erogano la quantità di prodotto richiesta nei contenitori.
Scarico: i contenitori pieni lasciano l'area di riempimento e continuano al successivo processo di confezionamento.
La caratteristica principale di una macchina lineare è che queste operazioni si svolgono lungo un percorso di produzione rettilineo, rendendo la macchina facilmente collegabile con le apparecchiature di trasporto a monte e a valle.

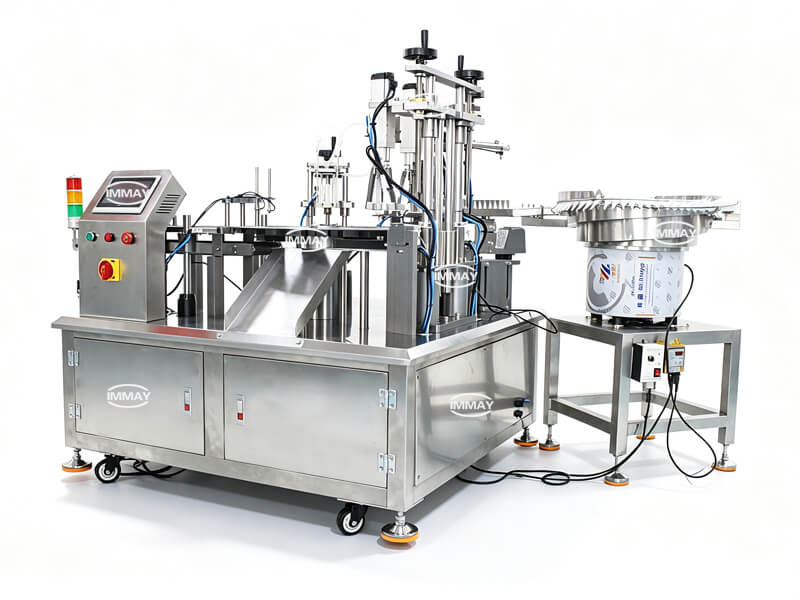

Cos'è una riempitrice rotativa?
Una riempitrice rotativa utilizza un layout rotante in cui i contenitori sono posizionati su un sistema rotativo e si muovono attraverso diverse stazioni di lavorazione. Il riempimento avviene in stazioni designate mentre i contenitori ruotano attraverso la macchina, mentre altre operazioni possono essere organizzate attorno allo stesso sistema rotativo.
Questo layout consente di organizzare operazioni di riempimento, sigillatura, tappatura e altre operazioni di confezionamento all'interno di una struttura rotativa compatta. La macchina può essere configurata in base al formato della confezione, al processo di riempimento e alle stazioni di lavorazione richieste.
Come funziona una riempitrice rotativa?
Il processo di lavoro di base è:
Alimentazione del contenitore → Posizionamento → Riempimento → Sigillatura/Tappatura → Scarico
Alimentazione dei contenitori: i contenitori vuoti vengono inseriti nel sistema rotativo e trasferiti nella posizione di lavoro.
Posizionamento: i contenitori vengono posizionati individualmente e mantenuti nella posizione corretta per il riempimento.
Riempimento: gli ugelli di riempimento erogano la quantità necessaria di prodotto nei contenitori presso la stazione di riempimento designata.
Sigillatura/tappatura: Dopo il riempimento, i contenitori vengono sigillati o tappati nella stazione corrispondente a seconda del formato della confezione.
Scarico: i contenitori finiti vengono trasferiti fuori dal sistema rotativo e continuano alla fase successiva della linea di confezionamento.
Le riempitrici rotative sono spesso progettate attorno a un formato di contenitore specifico, con attrezzature e componenti di posizionamento dedicati. La struttura rotativa consente di disporre questi componenti e diverse stazioni di lavorazione attorno alla stessa macchina.
Qual è la differenza tra riempitrici lineari e rotative?
La differenza principale tra le riempitrici lineari e quelle rotative è la modalità di disposizione della macchina e il modo in cui i contenitori si muovono durante il processo di riempimento.
Fattore |
Riempitrice lineare |
Riempitrice rotativa |
Disposizione della macchina |
Linea retta |
Rotante |
Movimento dei contenitori |
Lungo un percorso rettilineo |
Intorno ad un sistema rotatorio |
Disposizione della stazione |
Lungo il percorso produttivo |
Intorno al sistema rotativo |
Posizionamento dei contenitori |
Lungo il percorso del trasportatore |
Nelle singole stazioni rotanti |
Struttura della macchina |
Esteso lungo la linea |
Costruito attorno ad un sistema rotante |
Una macchina lineare sposta i contenitori attraverso le operazioni richieste lungo un percorso di produzione rettilineo, mentre una macchina rotativa posiziona i contenitori attorno a un sistema rotante e li lavora nelle stazioni designate.
Queste differenze strutturali diventano importanti quando la macchina deve adattarsi a diversi formati di confezione, metodi di posizionamento dei contenitori, operazioni di imballaggio e layout di fabbrica.
In che modo il formato del pacchetto influisce sulla scelta?
Il formato della confezione è uno dei primi fattori da considerare quando si sceglie tra una riempitrice lineare e una rotativa. Bottiglie, barattoli, tubi e buste con beccuccio hanno strutture diverse, quindi richiedono metodi diversi di alimentazione, posizionamento, riempimento e chiusura.
Bottiglie e Barattoli
Bottiglie e vasetti sono contenitori rigidi che generalmente possono essere trasferiti tramite un sistema di trasporto. Il loro diametro, altezza, forma e dimensione dell'apertura influenzano il modo in cui vengono alimentati nella macchina e posizionati sotto gli ugelli di riempimento.
A seconda del contenitore e del processo di confezionamento, bottiglie e barattoli possono essere movimentati da sistemi basati su trasportatori o sistemi posizionati individualmente. Per questi contenitori possono essere configurate sia riempitrici lineari che rotative, quindi il formato della confezione da solo non determina la struttura della macchina.
Tubi
I tubi richiedono un posizionamento individuale perché devono essere mantenuti in un orientamento specifico durante il riempimento e quindi trasferiti alla stazione di sigillatura. Il tubo viene posizionato individualmente durante il processo di riempimento e sigillatura, con componenti dedicati utilizzati per trattenere e orientare il tubo.
Per i tubi, una macchina rotativa per il riempimento e la sigillatura dei tubi può organizzare l'alimentazione, il posizionamento, il riempimento e la sigillatura delle code dei tubi attorno a stazioni dedicate. Ciascun tubo viene mantenuto in posizione mentre si muove attraverso il sistema rotante.
Il diametro e la lunghezza del tubo, le dimensioni dell'apertura e il metodo di sigillatura possono influenzare i componenti di posizionamento e la configurazione della macchina. Ciò rende la movimentazione individuale controllata una considerazione importante nella scelta della macchina riempitrice per tubetti.
Buste con beccuccio
Le buste con beccuccio hanno un corpo flessibile e un beccuccio fisso attraverso il quale viene riempito il prodotto. A differenza di bottiglie e vasetti rigidi, il corpo della busta deve essere controllato mentre il beccuccio è posizionato accuratamente per il riempimento.
Una macchina di riempimento e tappatura di buste con beccuccio rotante può organizzare l'alimentazione delle buste, il posizionamento del beccuccio, il riempimento, il posizionamento dei tappi e la tappatura in diverse stazioni attorno al sistema rotativo. La busta viene posizionata individualmente durante queste operazioni in modo che l'ugello di riempimento possa allinearsi con il beccuccio.
Le dimensioni della busta, la posizione del beccuccio, la struttura della busta e le dimensioni del cappuccio possono influenzare il sistema di alimentazione e posizionamento. Per questo motivo, le buste con beccuccio spesso richiedono una movimentazione dei contenitori più specializzata rispetto ai contenitori rigidi standard.
Il formato della confezione influenza quindi la struttura della macchina attraverso il modo in cui il contenitore deve essere posizionato e movimentato durante le fasi di riempimento e chiusura. Quanto più specifici sono i requisiti di movimentazione, tanto più importante diventa il sistema di posizionamento della macchina e la disposizione delle stazioni.
Quanti formati di contenitori deve gestire la linea?
Il numero di formati di contenitori che una linea di produzione deve gestire è un altro fattore nella scelta tra una riempitrice lineare e rotativa. Una linea che cambia regolarmente tra diverse specifiche di contenitore ha requisiti diversi da una linea costruita attorno a un formato di confezione stabilito.
Diversi formati di contenitori
Una linea di produzione potrebbe dover gestire:
Diversi formati di bottiglia
Diverse forme di bottiglie
Diverse dimensioni del barattolo
Specifiche del tubo diverse
Quando vengono utilizzati diversi formati di contenitore, la riempitrice deve tenere conto delle differenze nelle dimensioni del contenitore, nel posizionamento e nelle modalità di riempimento. Le riempitrici lineari offrono generalmente una maggiore flessibilità quando una linea di produzione deve gestire diverse dimensioni o formati di contenitori.
Questa flessibilità ha ancora un intervallo definito. Una riempitrice lineare è progettata per una particolare gamma di specifiche di contenitori e i contenitori all'interno di tale gamma possono essere adattati regolando i parametri della macchina e le posizioni dei componenti rilevanti.
Ad esempio, le modifiche dell'altezza o del diametro del contenitore possono richiedere corrispondenti adattamenti dei componenti di posizionamento e riempimento. L'effettiva compatibilità della macchina dipende quindi dal suo design e dalla gamma di specifiche per cui è costruita.
Un formato contenitore specifico
Le riempitrici rotative possono anche gestire specifiche diverse all'interno dello stesso formato di contenitore quando sono progettate per questo scopo. La differenza è che una macchina rotativa è spesso configurata attorno a un particolare contenitore, con le sue stazioni di posizionamento, mantenimento, riempimento e successiva lavorazione disposte di conseguenza.
Per una linea che produce principalmente un formato contenitore, questo tipo di configurazione dedicata può ben adattarsi al processo produttivo. Se è necessario gestire più specifiche dello stesso formato contenitore, è possibile configurare la macchina per esse attraverso le opportune regolazioni o modifiche dei componenti.
Quanto più variano le specifiche del contenitore, tanto più importanti diventano il metodo di cambio della macchina e il campo di regolazione. Le macchine lineari generalmente offrono una maggiore flessibilità per la gestione di più formati compatibili, mentre le macchine rotative sono spesso più adatte a una linea di produzione incentrata su uno specifico formato di contenitore.
In che modo il layout di fabbrica influisce sulla scelta?
Il layout di fabbrica è un altro fattore nella scelta tra una riempitrice lineare e rotativa. Lo spazio disponibile, la posizione delle attrezzature esistenti e la direzione del flusso del materiale possono influenzare il modo in cui la riempitrice si inserisce nella linea di produzione.
Disposizione lineare
Una riempitrice lineare segue un percorso produttivo rettilineo:
Ingresso → Riempimento → Uscita
Le principali considerazioni includono:
Lunghezza della linea disponibile
Direzione del trasportatore
Posizione delle apparecchiature a monte
Posizione delle apparecchiature a valle
Un layout lineare funziona bene quando la linea di produzione ha una lunghezza sufficiente per la macchina e i trasportatori collegati, con le attrezzature disposte lungo un percorso di produzione relativamente chiaro.
Disposizione rotatoria
Una riempitrice rotativa organizza le sue stazioni di lavorazione attorno ad un sistema rotante. La sua disposizione deve essere considerata insieme allo spazio attorno alla macchina.
Le principali considerazioni includono:
Lo spazio disponibile in fabbrica e la disposizione delle attrezzature circostanti possono rendere la disposizione di una macchina più pratica dell'altra. La riempitrice dovrebbe quindi essere considerata come parte della linea di produzione completa piuttosto che come un'apparecchiatura indipendente.
La capacità di produzione determina le riempitrici lineari o rotative?
No. La sola capacità produttiva non determina se una riempitrice lineare o rotativa sia la scelta migliore.
La produttività di una riempitrice è influenzata da diverse parti del processo di riempimento, tra cui:
Numero di ugelli di riempimento
Sistema di riempimento
Volume di riempimento
Ciclo macchina
Movimentazione dei contenitori
Configurazione complessiva della macchina
Coordinamento con le apparecchiature a monte e a valle
Ad esempio, il numero di ugelli di riempimento influisce sul numero di contenitori che possono essere riempiti durante ciascun ciclo, mentre il sistema di riempimento e il volume di riempimento influiscono sul tempo necessario per ciascuna operazione di riempimento. Anche l'alimentazione, il posizionamento e lo scarico dei contenitori hanno un effetto diretto sul funzionamento della macchina come parte di una linea completa.
Anche l'attrezzatura collegata prima e dopo il riempitore è importante. Una macchina riempitrice deve funzionare a un ritmo adeguato con le apparecchiature di alimentazione, tappatura, sigillatura, etichettatura o altre apparecchiature a valle ad essa collegate. La velocità di produzione pratica è determinata dal modo in cui queste parti lavorano insieme, non dal fatto che la macchina utilizzi un layout lineare o rotativo.
La capacità produttiva è quindi qualcosa da valutare dopo aver esaminato il processo di riempimento, la movimentazione dei contenitori, la configurazione della macchina e il resto della linea di confezionamento. Non dovrebbe essere utilizzato da solo per decidere tra una riempitrice lineare e una rotativa.
Come scegliere tra riempitrici lineari e rotative?
La scelta tra una riempitrice lineare e una rotativa dovrebbe iniziare dal contenitore per poi passare al modo in cui deve essere movimentato. Il numero di formati di contenitori, il campo di regolazione della macchina e lo spazio disponibile in fabbrica aiutano a determinare quale struttura si adatta alla linea di produzione.
Inizia con il formato del pacchetto
Innanzitutto identificare il formato del pacchetto:
Bottiglia → Barattolo → Tubo → Busta con beccuccio
Confezioni diverse richiedono metodi diversi di alimentazione, posizionamento, riempimento e chiusura. Bottiglie e barattoli possono generalmente essere gestiti tramite sistemi di posizionamento individuali o basati su nastri trasportatori, mentre tubi e buste con beccuccio richiedono un posizionamento individuale più controllato.
Guarda la gamma di contenitori
Successivamente, considera quanti formati contenitore la linea deve gestire.
Diversi formati compatibili → Linear può offrire una maggiore flessibilità
Una riempitrice lineare può soddisfare diverse specifiche del contenitore all'interno della sua gamma progettata regolando i parametri della macchina e le posizioni dei componenti rilevanti.
Un formato specifico → Il Rotary può essere una scelta pratica
Una riempitrice rotativa può anche gestire specifiche diverse all'interno dello stesso formato di contenitore. Tuttavia, la sua struttura è spesso configurata attorno ad un pacchetto specifico, con componenti di posizionamento e lavorazione dedicati.
Controlla il layout di fabbrica
Influiscono sulla scelta anche lo spazio disponibile nello stabilimento e la posizione delle attrezzature circostanti.
Una macchina lineare segue un percorso di produzione rettilineo, pertanto è necessario considerare la lunghezza della linea disponibile e la direzione del flusso del contenitore. Una macchina rotativa organizza le sue postazioni di lavoro attorno ad un sistema rotante, quindi il suo ingombro e il collegamento con la linea circostante devono adattarsi allo spazio disponibile.
Seleziona la struttura della macchina
Una volta chiari il formato della confezione, la gamma dei contenitori e il layout di fabbrica, diventa più facile determinare la struttura della macchina.
Scegli Lineare quando: la linea deve ospitare diversi formati di contenitori compatibili e un layout di produzione lineare è adatto alla fabbrica.
Scegli Rotary quando: la linea è costruita attorno ad uno specifico formato di contenitore o richiede una disposizione dedicata di stazioni di posizionamento e lavorazione.
L’obiettivo non è quello di scegliere una struttura di macchina come universalmente migliore. Si tratta di adattare la macchina riempitrice ai contenitori che la linea effettivamente deve gestire e al modo in cui tali contenitori devono essere movimentati.
Conclusione
La scelta tra una riempitrice lineare e una rotativa inizia dalla confezione e dal modo in cui deve essere movimentata. Una linea di produzione che deve ospitare diversi formati di contenitore può trarre vantaggio dalla flessibilità di un sistema lineare, mentre una confezione standardizzata che richiede stazioni di posizionamento e lavorazione dedicate può essere più adatta a una struttura rotativa.
In definitiva, una macchina riempitrice dovrebbe essere vista come parte del processo di confezionamento piuttosto che come una macchina a sé stante. Quando la struttura dell'attrezzatura è costruita in base al modo in cui i prodotti vengono gestiti, riempiti e confezionati, la macchina può adattarsi naturalmente alla linea di produzione e supportare una produzione coerente man mano che il processo si sviluppa.
