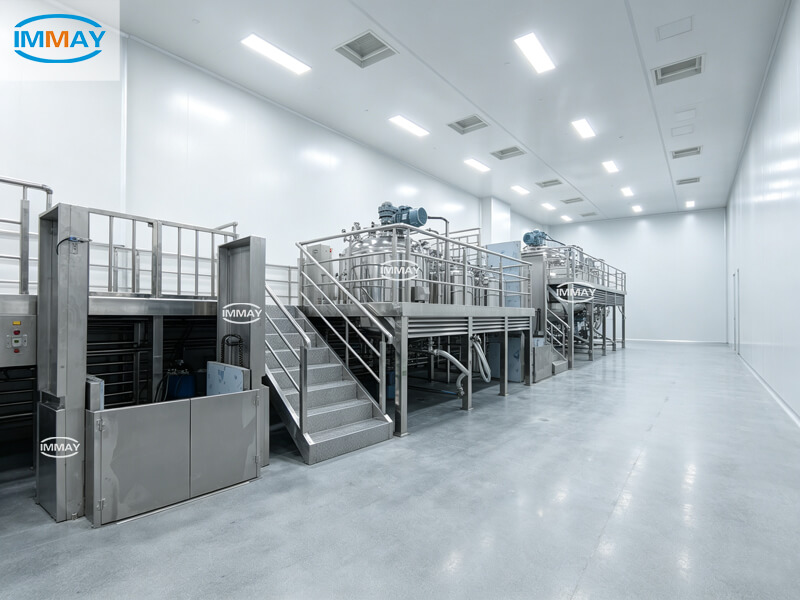

![Serbatoio di miscelazione industriale in acciaio inossidabile]( "Industrial Stainless Steel Mixing Tank")
Selezionare il giusto serbatoio di miscelazione industriale in acciaio inossidabile implica molto più che scegliere la capacità richiesta. Mentre gli acquirenti spesso si concentrano sul volume di produzione, sulle prestazioni di miscelazione e sulle specifiche dei materiali, i requisiti di installazione vengono talvolta trascurati finché l'apparecchiatura non è pronta per la consegna.
Le dimensioni complessive di una vasca di miscelazione in acciaio inox influiscono molto più del suo ingombro. Influenzano il trasporto, l’accesso alla fabbrica, le modalità di sollevamento, lo spazio di installazione, le autorizzazioni per la manutenzione e persino i futuri aggiornamenti della produzione. Un serbatoio che soddisfa i requisiti di processo può comunque presentare problemi di installazione se non vengono prese in considerazione in anticipo le aperture delle porte, l'altezza del soffitto o le attrezzature di movimentazione disponibili.
Prima dell'inizio della produzione, verificare l'ambiente di installazione e confrontarlo con le dimensioni del serbatoio di miscelazione aiuta a identificare tempestivamente potenziali limitazioni di accesso. Un'attenta pianificazione può semplificare il trasporto, ridurre i ritardi di installazione e supportare un processo di messa in servizio delle apparecchiature più agevole.
Perché le dimensioni dei serbatoi di miscelazione industriali in acciaio inossidabile sono importanti prima della produzione
La conferma delle dimensioni di un serbatoio di miscelazione industriale in acciaio inossidabile prima della produzione è un passo importante nella selezione delle attrezzature e nella pianificazione del progetto. Mentre la capacità del serbatoio determina il volume di produzione, le dimensioni complessive determinano se il serbatoio di miscelazione industriale in acciaio inossidabile può essere trasportato, installato, utilizzato e mantenuto in modo efficiente all'interno dello spazio disponibile in fabbrica. L'identificazione tempestiva di potenziali limiti di spazio consente agli acquirenti e ai produttori di apparecchiature di apportare le necessarie modifiche alla progettazione prima dell'inizio della fabbricazione.
Requisiti di trasporto
Le dimensioni di un serbatoio di miscelazione industriale in acciaio inossidabile influenzano direttamente la pianificazione del trasporto. Il diametro complessivo, l'altezza totale, il peso di spedizione e i componenti installati influiscono tutti sul modo in cui l'apparecchiatura viene caricata, trasportata e scaricata. A seconda delle dimensioni del serbatoio e della destinazione, il trasporto può richiedere camion a pianale, container o accordi di trasporto speciali. La conferma delle dimensioni di spedizione prima della produzione aiuta a evitare problemi di trasporto imprevisti.
Accesso alla fabbrica
Dopo essere arrivato in fabbrica, un serbatoio di miscelazione industriale in acciaio inossidabile deve poter raggiungere il luogo di installazione. Gli acquirenti devono verificare la larghezza e l'altezza della porta della fabbrica, le dimensioni del corridoio, la distanza dal soffitto, le attrezzature di sollevamento disponibili e l'accesso al carrello elevatore. Misurare queste aree prima della produzione aiuta a identificare potenziali restrizioni di accesso e riduce la probabilità di ritardi nell’installazione.
Spazio di installazione
Un serbatoio di miscelazione industriale in acciaio inossidabile richiede uno spazio di installazione sufficiente oltre il suo ingombro fisico. Gli acquirenti devono lasciare spazio sufficiente per tubazioni di processo, collegamenti elettrici, armadi di controllo, accesso operativo e movimento sicuro intorno all'apparecchiatura. Una corretta pianificazione dello spazio semplifica inoltre il posizionamento del serbatoio durante l'installazione.
Autorizzazione alla manutenzione
Lasciare uno spazio adeguato attorno a un serbatoio di miscelazione industriale in acciaio inossidabile rende più convenienti l'ispezione e la manutenzione di routine. Componenti quali agitatori, motori, riduttori, valvole, tenute meccaniche e strumentazione devono rimanere accessibili per la manutenzione per tutta la vita operativa dell'apparecchiatura. Pianificare lo spazio di manutenzione prima dell'installazione aiuta a ridurre i futuri tempi di inattività.
Futura espansione della produzione
Molti impianti di produzione si espandono nel tempo aumentando la capacità o aggiungendo nuove apparecchiature di lavorazione. Quando si installa un serbatoio di miscelazione industriale in acciaio inossidabile, riservando uno spazio circostante sufficiente è possibile apportare future modifiche alle tubazioni, aggiornamenti delle apparecchiature ed espansione della linea di produzione senza richiedere modifiche importanti al layout esistente.
Cosa determina le dimensioni complessive di un serbatoio di miscelazione industriale in acciaio inossidabile?
Le dimensioni complessive di una vasca di miscelazione industriale in acciaio inox sono influenzate molto più della sua capacità di lavoro. Due serbatoi con lo stesso volume possono avere diametri, altezze e ingombri complessivi notevolmente diversi perché la loro progettazione si basa sui requisiti di produzione, sulle caratteristiche del processo e sulla configurazione delle apparecchiature.
Comprendere questi fattori di progettazione aiuta gli acquirenti a confrontare i preventivi in modo più accurato e a determinare se un serbatoio di miscelazione in acciaio inossidabile si adatterà allo spazio di installazione disponibile.
Capacità del serbatoio
La capacità del serbatoio è il fattore principale che influenza le dimensioni di un serbatoio di miscelazione industriale in acciaio inossidabile. All'aumentare del volume di lavoro, sia il diametro che l'altezza del recipiente generalmente aumentano per fornire spazio di miscelazione e volume operativo sufficienti.
Tuttavia, la capacità da sola non determina le dimensioni finali. Due serbatoi di miscelazione da 5.000 litri di diversi produttori possono avere dimensioni complessive diverse a seconda del design strutturale e delle configurazioni opzionali.
Rapporto diametro-altezza del serbatoio
Il rapporto tra diametro e altezza del serbatoio è una delle considerazioni di progettazione più importanti.
Alcuni serbatoi di miscelazione industriali in acciaio inossidabile sono progettati con un diametro maggiore e un'altezza inferiore per migliorare la stabilità o ospitare edifici con spazio limitato dal soffitto. Altri utilizzano un diametro più stretto e un'altezza maggiore per ridurre lo spazio richiesto o soddisfare requisiti specifici del processo di miscelazione.
Il rapporto selezionato influenza anche le prestazioni di miscelazione, la circolazione del liquido e la disposizione delle apparecchiature all'interno dell'area di produzione.
Giacca di riscaldamento e raffreddamento
Molti serbatoi di miscelazione industriali in acciaio inossidabile includono una camicia di riscaldamento o raffreddamento per il controllo della temperatura. La camicia circonda il vaso interno e aumenta il diametro esterno del serbatoio.
A seconda del metodo di riscaldamento e del design della camicia, le dimensioni esterne possono essere notevolmente maggiori delle dimensioni del recipiente di lavorazione interno. Quando pianificano l'installazione, gli acquirenti dovrebbero sempre fare riferimento alle dimensioni complessive dell'apparecchiatura piuttosto che alla sola dimensione del serbatoio di lavoro.
Strato isolante
Quando è richiesta la stabilità della temperatura, uno strato isolante viene generalmente installato all'esterno della giacca. Sebbene lo spessore dell'isolamento sia relativamente piccolo, aumenta il diametro complessivo del serbatoio di miscelazione industriale in acciaio inossidabile e dovrebbe essere considerato durante la pianificazione del trasporto e dell'installazione.
Tipo di agitatore
Applicazioni di miscelazione diverse richiedono sistemi di agitazione diversi e l'agitatore selezionato influenza l'altezza complessiva dell'apparecchiatura.
Ad esempio, gli agitatori a telaio, gli agitatori a pale, i dispersori ad alta velocità e i sistemi di omogeneizzazione ad alto taglio possono richiedere lunghezze dell'albero, strutture di supporto o modalità di installazione diverse. Queste differenze influiscono sull'altezza totale del serbatoio, soprattutto sopra la nave.
Configurazione del motore e del riduttore
Anche il sistema di azionamento installato sopra un serbatoio di miscelazione industriale in acciaio inossidabile contribuisce all'altezza complessiva dell'attrezzatura.
Le dimensioni del motore, il tipo di riduttore, il metodo di montaggio e il design del telaio di supporto variano in base alla potenza di miscelazione e ai requisiti del processo. Nelle strutture con altezza del soffitto limitata, l'altezza totale installata, compreso il motore e il riduttore, deve essere confermata prima dell'inizio della produzione.
Accessori aggiuntivi
Gli accessori opzionali possono anche modificare le dimensioni finali di una vasca di miscelazione industriale in acciaio inox. Componenti quali passi d'accesso, interfacce CIP, sensori di livello, celle di carico, manometri, piattaforme, scale e armadi di controllo possono aumentare lo spazio richiesto per il trasporto, l'installazione o il funzionamento di routine.
Per questo motivo, gli acquirenti dovrebbero sempre richiedere il disegno completo del layout dell'attrezzatura anziché fare affidamento solo sulle dimensioni della nave quando valutano lo spazio disponibile in fabbrica.
Dimensioni comuni del serbatoio di miscelazione industriale in acciaio inossidabile
Non esiste uno standard universale per le dimensioni di un serbatoio di miscelazione industriale in acciaio inossidabile. I serbatoi con la stessa capacità di lavoro possono avere diametri e altezze diverse a seconda del design del produttore, del processo di miscelazione, della costruzione del rivestimento, dello spessore dell'isolamento e degli accessori installati.
La tabella seguente fornisce gli intervalli dimensionali approssimativi comunemente riscontrati nelle applicazioni industriali. Questi valori sono destinati esclusivamente alla pianificazione preliminare dell'installazione e non devono essere utilizzati come specifiche di produzione.
Capacità del serbatoio |
ca. Diametro |
ca. Altezza totale |
500 litri |
800–1.000 mm |
1.500–2.000 mm |
1.000 litri |
1.000–1.200 mm |
2.000–2.500 mm |
2.000 litri |
1.200–1.500 mm |
2.500–3.000 mm |
3.000 litri |
1.500–1.700 mm |
2.800–3.500 mm |
5.000 litri |
1.700–2.200 mm |
3.200–4.200 mm |
Queste dimensioni rappresentano serbatoi di miscelazione industriali completi in acciaio inossidabile piuttosto che il solo corpo del recipiente. L'altezza complessiva generalmente comprende il serbatoio, il gruppo agitatore, il motore, la scatola del cambio e la struttura di supporto. Il diametro esterno può anche aumentare quando nel progetto vengono incorporati rivestimenti di riscaldamento, di raffreddamento o di isolamento.
Poiché ogni processo di produzione ha requisiti di miscelazione diversi, i produttori spesso personalizzano il rapporto diametro-altezza, il sistema di agitazione e i componenti opzionali. Di conseguenza, due serbatoi di miscelazione industriali in acciaio inossidabile con la stessa capacità possono avere dimensioni complessive notevolmente diverse.
Prima di effettuare un ordine, gli acquirenti devono richiedere un disegno di accordo generale (GA) al fornitore di serbatoi di miscelazione industriali in acciaio inossidabile. Un disegno GA fornisce le dimensioni complessive esatte, le posizioni dei collegamenti, i dettagli del supporto e i requisiti di spazio per la manutenzione, consentendo la verifica dell'area di installazione prima dell'inizio della produzione.
Cosa è necessario misurare prima di installare un serbatoio di miscelazione industriale in acciaio inossidabile?
Prima che un serbatoio di miscelazione industriale in acciaio inossidabile venga prodotto e consegnato, gli acquirenti dovrebbero valutare attentamente il sito di installazione. Confermare in anticipo le dimensioni chiave aiuta a prevenire difficoltà di trasporto, ritardi di installazione e costose modifiche dopo l'arrivo dell'attrezzatura.
La seguente lista di controllo copre le misurazioni più importanti da verificare prima di effettuare un ordine.
Larghezza della porta di fabbrica
La porta della fabbrica dovrebbe essere sufficientemente ampia da consentire il passaggio sicuro del serbatoio di miscelazione industriale in acciaio inossidabile. Gli acquirenti dovrebbero misurare l'apertura netta anziché la dimensione nominale della porta, tenendo conto del telaio della porta, delle maniglie e di eventuali strutture fisse. Se il serbatoio viene consegnato con gli accessori già installati è opportuno considerare anche la larghezza complessiva di trasporto.
Altezza della porta
L'altezza della porta è altrettanto importante, soprattutto per i serbatoi di miscelazione verticali. L'altezza totale di trasporto può includere l'imbarcazione, le gambe di supporto, gli occhielli di sollevamento o le attrezzature di spedizione temporanee. Confermare uno spazio verticale sufficiente aiuta a evitare problemi di accesso durante la consegna.
Larghezza del corridoio
Dopo essere entrato nell'edificio, il serbatoio di miscelazione industriale in acciaio inossidabile deve essere spostato nel luogo di installazione. Corridoi stretti, angoli acuti, colonne e altri ostacoli possono limitare il movimento delle apparecchiature anche quando l'ingresso principale è sufficientemente grande. Misurare l’intero percorso di trasporto aiuta a identificare potenziali restrizioni prima della produzione.
Altezza del soffitto
L'altezza disponibile del soffitto deve contenere l'altezza installata completa del serbatoio di miscelazione industriale in acciaio inossidabile, compreso il recipiente, l'albero dell'agitatore, il motore, la scatola del cambio e qualsiasi spazio di sollevamento richiesto durante l'installazione o la manutenzione. Gli impianti con soffitti bassi potrebbero richiedere una diversa configurazione del serbatoio o disposizione della trasmissione.
Spazio di sollevamento della gru
Se per lo scarico o il posizionamento dell'attrezzatura viene utilizzata una gru, deve essere disponibile sufficiente spazio di sollevamento sopraelevato. Gli acquirenti devono confermare la capacità della gru, l'altezza del gancio, il raggio di sollevamento e qualsiasi ostruzione strutturale che potrebbe interferire con un'installazione sicura.
Accesso al carrello elevatore
Molti serbatoi di miscelazione industriali in acciaio inossidabile vengono spostati in posizione utilizzando carrelli elevatori prima dell'installazione finale. Gli acquirenti devono verificare che corridoi, porte, aree di svolta e condizioni del pavimento consentano ai carrelli elevatori di trasportare l'attrezzatura in sicurezza dall'area di scarico alla sua posizione finale.
Capacità di carico sul pavimento
I grandi serbatoi di miscelazione industriali in acciaio inossidabile possono diventare notevolmente più pesanti dopo essere stati riempiti di prodotto. Il pavimento di installazione deve essere in grado di sostenere il peso combinato del serbatoio, del liquido di trattamento, dei motori e delle apparecchiature associate. La capacità di carico del pavimento dovrebbe essere confermata durante la fase di pianificazione, in particolare per piattaforme elevate o installazioni ai piani superiori.
Autorizzazione alla manutenzione
È necessario riservare uno spazio adeguato attorno al serbatoio di miscelazione industriale in acciaio inossidabile per l'ispezione e la manutenzione di routine. Componenti quali motori, riduttori, valvole, passi d'accesso e strumentazione devono rimanere facilmente accessibili per tutta la vita utile dell'apparecchiatura. Lasciare uno spazio sufficiente per la manutenzione semplifica inoltre le riparazioni future e la sostituzione dei componenti.
Lista di controllo dell'installazione prima di ordinare
Prima di approvare i disegni di produzione, gli acquirenti sono incoraggiati a confermare quanto segue:
Larghezza della porta di fabbrica e apertura libera
Altezza della porta
Larghezza del corridoio e spazio di svolta
Altezza del soffitto
Capacità di sollevamento della gru e altezza gancio disponibile
Via di accesso al carrello elevatore
Capacità di carico sul pavimento
Spazio per la manutenzione attorno all'apparecchiatura
Posizioni dei collegamenti delle utenze (acqua, elettricità, aria compressa e tubazioni)
Il completamento di queste misurazioni prima della produzione aiuta a ridurre i rischi di installazione e consente di progettare il serbatoio di miscelazione industriale in acciaio inossidabile in base alle condizioni reali dell'impianto di produzione.
Considerazioni sul trasporto e sulla consegna di un serbatoio di miscelazione industriale in acciaio inossidabile
La pianificazione del trasporto è una parte importante dell'acquisto di un serbatoio di miscelazione industriale in acciaio inossidabile, in particolare per apparecchiature di grande capacità. Le dimensioni del serbatoio, il peso totale, i punti di sollevamento e la configurazione di spedizione possono influenzare direttamente il modo in cui l'attrezzatura viene consegnata e installata presso la struttura del cliente.
Considerare i requisiti di trasporto prima della produzione aiuta gli acquirenti a evitare problemi di consegna imprevisti e consente al fornitore di preparare la soluzione di spedizione e movimentazione adeguata.
Trasporto su camion
I serbatoi di miscelazione industriali in acciaio inossidabile vengono comunemente trasportati su strada utilizzando camion o veicoli merci specializzati. Quando si seleziona un metodo di trasporto adeguato è necessario considerare il diametro, l'altezza, la lunghezza e il peso complessivi del serbatoio.
Per i serbatoi più grandi, acquirenti e fornitori devono confermare:
Dimensioni del veicolo da trasporto e capacità di carico
Dimensioni complessive di spedizione
Distribuzione del peso durante il trasporto
Disposizioni di carico e scarico
Le dimensioni di trasporto possono differire dalle dimensioni di lavoro del serbatoio poiché strutture aggiuntive come supporti, motori, piattaforme o imballaggi protettivi possono influenzare la dimensione di spedizione finale.
Spedizione in container
Per i progetti internazionali, il trasporto in container viene spesso preso in considerazione durante la fase di pianificazione della consegna. La possibilità di spedire un serbatoio di miscelazione industriale in acciaio inossidabile in un contenitore standard dipende dalle sue dimensioni esterne, dal peso e dalla configurazione di spedizione.
I fattori da valutare includono:
Dimensioni interne del contenitore
Diametro del serbatoio e altezza complessiva
Possibilità di rimuovere alcuni componenti prima della spedizione
Metodo di caricamento e requisiti di fissaggio
I serbatoi di miscelazione di grandi dimensioni possono richiedere accordi di spedizione speciali se le loro dimensioni superano i limiti dei contenitori standard.
Trasporto interno
Dopo essere arrivato in fabbrica, il serbatoio di miscelazione industriale in acciaio inossidabile deve ancora essere spostato dall'area di scarico al luogo di installazione finale.
È necessario verificare il percorso di trasporto:
Un percorso di trasporto chiaro aiuta a ridurre le difficoltà durante il posizionamento e previene i ritardi dopo la consegna.
Requisiti di sollevamento
I grandi serbatoi di miscelazione industriali in acciaio inossidabile richiedono solitamente attrezzature di sollevamento durante lo scarico e l'installazione. Il metodo di sollevamento dipende dal peso del serbatoio, dalle dimensioni, dai punti di sollevamento e dalle attrezzature disponibili nel sito.
Prima della consegna, gli acquirenti devono confermare:
Capacità della gru
Altezza di sollevamento disponibile
Spazio di sollevamento sopra l'area di installazione
Posizione dei punti di sollevamento sul serbatoio
Una corretta pianificazione del sollevamento aiuta a proteggere l'attrezzatura e consente un'installazione più sicura.
Posizionamento finale e installazione
La fase di posizionamento finale richiede il coordinamento tra le dimensioni dell'attrezzatura e il layout di fabbrica. Una volta che il serbatoio di miscelazione industriale in acciaio inossidabile raggiunge la posizione di installazione, dovrebbe essere disponibile spazio sufficiente per l'allineamento, il collegamento delle tubazioni, l'installazione elettrica e l'accesso futuro per la manutenzione.
Pianificare la posizione finale prima della consegna consente agli acquirenti di confermare:
Orientamento del serbatoio
Direzione di connessione del tubo
Area accesso operatore
Autorizzazione alla manutenzione
Posizioni di connessione per le utenze
Un piano completo di trasporto e installazione garantisce che il serbatoio di miscelazione industriale in acciaio inossidabile possa spostarsi senza problemi dalla spedizione all'operazione finale senza modifiche inutili alla struttura.
I grandi serbatoi di miscelazione industriale in acciaio inossidabile possono essere consegnati in sezioni separate?
Per i grandi serbatoi di miscelazione industriali in acciaio inossidabile, le limitazioni di trasporto possono talvolta rendere difficile la consegna dell'apparecchiatura come unità assemblata completa. In queste situazioni alcuni serbatoi possono essere progettati per la consegna componibile e assemblati nel luogo di installazione.
Tuttavia, la consegna di un serbatoio di miscelazione in sezioni separate dipende dalle dimensioni del serbatoio, dai requisiti di progettazione, dalle condizioni di installazione e dal processo di produzione.
Quando è adatta la consegna in sezioni separate
Costruzione modulare
La costruzione modulare consente di produrre e trasportare separatamente alcune parti di un grande serbatoio di miscelazione industriale in acciaio inossidabile prima dell'assemblaggio finale. Questo approccio può essere preso in considerazione quando la dimensione del serbatoio completato supera le vie di trasporto disponibili, gli ingressi della fabbrica o le limitazioni di spedizione.
Le considerazioni tipiche includono:
Diametro del serbatoio che supera le restrizioni di trasporto
Accesso limitato alla fabbrica
Posizioni di installazione difficili
Progetti di attrezzature di grande capacità
Il design modulare dovrebbe essere pianificato durante la fase di progettazione per garantire che l'apparecchiatura assemblata soddisfi le condizioni di processo richieste.
Assemblea sul campo
Per alcuni serbatoi di miscelazione di grande capacità, alcuni componenti possono essere trasportati separatamente e assemblati presso la struttura del cliente. L'assemblaggio sul campo può aiutare a superare le limitazioni legate alle dimensioni del trasporto e all'accesso al sito.
Prima di scegliere questo metodo, gli acquirenti devono confermare:
Spazio di installazione disponibile
Attrezzatura di assemblaggio richiesta
Condizioni del sito
Programma di installazione
Requisiti del supporto tecnico
Una corretta pianificazione è importante perché l'assemblaggio sul campo comporta un coordinamento aggiuntivo rispetto alla consegna di un serbatoio completamente assemblato.
Saldatura sul posto
In alcuni casi speciali, i grandi serbatoi di miscelazione in acciaio inossidabile possono richiedere la saldatura in loco dopo che le sezioni principali sono state trasportate nel luogo di installazione.
Questo approccio viene solitamente preso in considerazione quando:
Il diametro del serbatoio è troppo grande per il normale trasporto
Il percorso di installazione ha un accesso limitato
Le dimensioni dell'apparecchiatura superano i limiti standard di produzione o spedizione
La fattibilità della saldatura in loco dipende dal design del serbatoio, dai requisiti dei materiali, dalle strutture disponibili e dalle condizioni del progetto.
Quando la consegna in sezioni separate non è consigliata
Sebbene la consegna in sezioni possa risolvere le sfide del trasporto, non è sempre l’opzione preferita.
Per molti serbatoi di miscelazione industriali standard in acciaio inossidabile, fornire l'apparecchiatura come unità completa può offrire vantaggi:
Tempo di installazione più breve
Riduzione del lavoro in loco
Controllo di qualità più semplice
Processo di messa in servizio più semplice
Se il serbatoio può essere trasportato e installato come unità completa, ulteriori fasi di assemblaggio potrebbero non fornire vantaggi pratici.
Cosa devono confermare gli acquirenti prima di scegliere la consegna sezionale
Prima di decidere se un grande serbatoio di miscelazione industriale in acciaio inossidabile debba essere consegnato in sezioni separate, gli acquirenti dovrebbero discutere:
Posizione di installazione finale
Percorso di trasporto
Limitazioni di accesso in fabbrica
Attrezzature di sollevamento disponibili
Requisiti di assemblaggio
Tempistica di installazione prevista
La comunicazione tempestiva con il produttore del serbatoio di miscelazione in acciaio inossidabile aiuta a determinare il metodo di consegna più adatto in base alle condizioni effettive del progetto.
Come gli acquirenti possono evitare problemi di installazione con un serbatoio di miscelazione industriale in acciaio inossidabile
Spesso si verificano problemi di installazione perché la selezione delle apparecchiature si concentra principalmente sulla capacità e sui requisiti di processo, mentre le condizioni del sito vengono considerate troppo tardi. Prima di produrre un serbatoio di miscelazione industriale in acciaio inossidabile, gli acquirenti devono verificare l'ambiente di installazione e fornire informazioni precise sul sito al fornitore dell'attrezzatura.
Una preparazione anticipata aiuta a ridurre le difficoltà di trasporto, evitare modifiche impreviste e migliorare l'efficienza del processo di installazione.
Conferma il layout di fabbrica
Prima di ordinare un serbatoio di miscelazione industriale in acciaio inossidabile, gli acquirenti dovrebbero esaminare il layout completo della fabbrica, inclusa l'ubicazione delle attrezzature, le macchine circostanti, i percorsi di trasporto e lo spazio di lavoro disponibile.
Le informazioni importanti includono:
Dimensioni dell'area di installazione
Distanza dalle apparecchiature vicine
Percorso di accesso dall'area di scarico alla posizione finale
Spazio operativo disponibile attorno al serbatoio
Un chiaro layout di fabbrica consente di progettare il serbatoio di miscelazione in base all'ambiente di produzione reale.
Controlla le dimensioni della porta e i percorsi di accesso
Le dimensioni delle porte sono una delle considerazioni più comuni sull'installazione di apparecchiature industriali di grandi dimensioni. Gli acquirenti devono confermare non solo la larghezza e l'altezza dell'apertura della porta, ma anche il percorso completo di trasporto all'interno della struttura.
Le misurazioni dovrebbero includere:
Queste informazioni aiutano a determinare se il serbatoio di miscelazione industriale in acciaio inossidabile può raggiungere il luogo di installazione senza ulteriori modifiche.
Conferma l'altezza del soffitto
L'altezza di installazione richiesta comprende più del corpo del serbatoio. Gli acquirenti dovrebbero considerare l'altezza completa dell'attrezzatura, tra cui:
La verifica dell'altezza del soffitto prima della produzione aiuta a evitare conflitti tra l'apparecchiatura e la struttura dell'edificio esistente.
Preparare le connessioni delle utenze
Un serbatoio di miscelazione industriale in acciaio inossidabile richiede un'adeguata pianificazione dei collegamenti prima dell'installazione. Gli acquirenti devono confermare le posizioni e i requisiti dei servizi collegati all'apparecchiatura.
Le considerazioni tipiche includono:
Posizione dell'alimentatore
Collegamenti di riscaldamento o raffreddamento
Approvvigionamento idrico e drenaggio
Direzione della tubazione di processo
Requisiti dell'aria compressa (se applicabile)
La pianificazione anticipata delle utenze aiuta a semplificare i lavori di installazione e collegamento dopo la consegna.
Conferma la posizione di installazione
La posizione di installazione finale deve essere determinata prima dell'inizio della produzione. Gli acquirenti dovrebbero considerare:
Orientamento del serbatoio
Accesso operatore
Direzione di alimentazione del materiale
Luogo di scarico del prodotto
Spazio di connessione
Una posizione di installazione adeguatamente pianificata migliora il funzionamento quotidiano e la manutenzione futura.
Verificare l'attrezzatura di sollevamento disponibile
I grandi serbatoi di miscelazione industriali in acciaio inossidabile possono richiedere gru, carrelli elevatori o altre attrezzature di movimentazione durante l'installazione. Gli acquirenti devono confermare che l'attrezzatura di sollevamento disponibile corrisponda al peso del serbatoio e ai requisiti di installazione.
I fattori importanti includono:
La pianificazione dell'installazione dovrebbe considerare non solo la configurazione iniziale ma anche i futuri requisiti di manutenzione. Uno spazio sufficiente attorno al serbatoio di miscelazione industriale in acciaio inossidabile consente un accesso più semplice a motori, agitatori, valvole e altri componenti.
Lasciare spazio per la manutenzione durante la disposizione iniziale può ridurre le difficoltà durante future ispezioni, riparazioni o aggiornamenti delle apparecchiature.
Fornire informazioni complete sul sito prima della produzione
Prima dell’inizio della produzione, gli acquirenti devono fornire al fornitore:
Disegno del layout di fabbrica
Dimensioni della porta e dell'accesso
Altezza del soffitto
Posizione di installazione
Informazioni sulla connessione dell'utilità
Attrezzature di sollevamento disponibili
Requisiti di spazio per la manutenzione
La condivisione di informazioni accurate sul sito consente di progettare e fornire il serbatoio di miscelazione industriale in acciaio inossidabile in base alle effettive condizioni di installazione.
Informazioni che i fornitori di solito richiedono prima di produrre un serbatoio di miscelazione industriale in acciaio inossidabile
Prima di produrre un serbatoio di miscelazione industriale in acciaio inossidabile, i fornitori solitamente necessitano di informazioni dettagliate sul processo di produzione e sull'ambiente di installazione. Queste informazioni aiutano a determinare la configurazione appropriata del serbatoio, le dimensioni complessive, le posizioni dei collegamenti e i requisiti di installazione.
Fornire informazioni accurate sul progetto nella fase iniziale consente di progettare l'attrezzatura in base alle condizioni effettive della fabbrica invece di apportare modifiche dopo l'inizio della produzione.
Layout di fabbrica e planimetria
Un layout di fabbrica o un disegno di installazione aiuta i fornitori a capire dove verrà installato il serbatoio di miscelazione industriale in acciaio inossidabile e come verrà trasportato in posizione.
I dettagli importanti includono:
Area installazione apparecchiature
Spazio disponibile
Disposizione delle apparecchiature circostanti
Percorso di trasporto
Area di accesso per la manutenzione
Queste informazioni aiutano i fornitori a valutare se le dimensioni del serbatoio proposte sono adatte allo spazio disponibile.
Dimensioni della porta e informazioni sull'accesso
I fornitori solitamente richiedono le dimensioni della porta e le informazioni sul percorso di accesso per i serbatoi di miscelazione di grandi dimensioni.
I dettagli richiesti includono:
Queste misurazioni aiutano a determinare se il serbatoio di miscelazione industriale in acciaio inossidabile può essere consegnato come unità completa o se possono essere necessarie modalità di trasporto speciali.
Altezza del soffitto
L'altezza totale installata di un serbatoio di miscelazione è superiore a quella del serbatoio stesso. I fornitori devono conoscere l'altezza del soffitto disponibile per valutare lo spazio richiesto per:
Ciò è particolarmente importante per le strutture con spazio verticale limitato.
Requisiti di direzione e connessione del tubo
La posizione e la direzione delle connessioni al processo possono influenzare la progettazione finale del serbatoio e il layout di installazione.
I fornitori necessitano di informazioni su:
Posizione di ingresso del mangime
Direzione dell'uscita di scarico
Collegamenti di riscaldamento o raffreddamento
Posizione dello scarico
Requisiti di altezza della connessione
La conferma di questi dettagli prima della produzione aiuta a evitare modifiche inutili alle tubazioni durante l'installazione.
Informazioni sull'alimentazione
I requisiti elettrici di un serbatoio di miscelazione industriale in acciaio inossidabile dipendono dal motore, dal sistema di controllo e dal processo di produzione selezionati.
Richiesta dei fornitori:
Specifica della tensione locale
Requisiti di frequenza
Posizione dei collegamenti elettrici
Condizioni di alimentazione disponibili
Fornire queste informazioni aiuta a garantire che la configurazione dell'apparecchiatura corrisponda all'ambiente di installazione.
Posizione dello scarico
La pianificazione del drenaggio è una parte importante dell'installazione del serbatoio di miscelazione. I fornitori devono comprendere la posizione dello scarico e la disposizione circostante per determinare la disposizione adeguata dello scarico del serbatoio e l'altezza di installazione.
La posizione dello scarico deve essere considerata insieme a:
Sistema di drenaggio a pavimento
Requisiti di pulizia
Metodo di scarico del prodotto
Informazioni sul processo di produzione
Il processo di miscelazione influenza direttamente la progettazione di un serbatoio di miscelazione industriale in acciaio inossidabile. I fornitori in genere necessitano di informazioni sul prodotto e sull'applicazione, tra cui:
Queste informazioni aiutano a determinare la struttura adatta del recipiente, la configurazione dell'agitatore e i componenti ausiliari.
Orientamento del serbatoio e direzione di installazione
L'orientamento di installazione del serbatoio deve essere confermato prima della produzione. I fornitori devono sapere:
Direzione di alimentazione
Posizione di lavoro dell'operatore
Lato connessione
Allineamento delle attrezzature con le linee di produzione esistenti
Una corretta pianificazione dell'orientamento aiuta il serbatoio di miscelazione industriale in acciaio inossidabile a integrarsi perfettamente nell'area di produzione del cliente.
Perché fornire informazioni complete in anticipo è importante
Quanto più precise sono le informazioni fornite dagli acquirenti prima della produzione, tanto più facile sarà per i fornitori preparare disegni adeguati, confermare le dimensioni e ridurre le incertezze di installazione.
Una revisione completa del progetto prima della produzione aiuta a garantire che il serbatoio di miscelazione industriale in acciaio inossidabile soddisfi sia i requisiti di produzione che l'ambiente reale della fabbrica.
Conclusione
La scelta di un serbatoio di miscelazione industriale in acciaio inossidabile richiede la considerazione sia dei requisiti di produzione che delle condizioni di installazione. Mentre la capacità e le prestazioni di miscelazione determinano se l'apparecchiatura soddisfa le esigenze del processo, anche i percorsi di trasporto, l'accesso alla fabbrica, le condizioni di sollevamento, i collegamenti alle utenze e lo spazio disponibile per la manutenzione influenzano il successo dell'installazione.
Prima dell'inizio della produzione, fornire informazioni precise sul sito e discutere i requisiti di installazione con il fornitore dell'attrezzatura può aiutare a evitare problemi imprevisti durante la consegna e la configurazione. La pianificazione anticipata consente di progettare il serbatoio di miscelazione industriale in acciaio inossidabile in base all'ambiente di produzione reale, contribuendo a semplificare l'installazione, ridurre le regolazioni non necessarie e supportare un'implementazione più agevole del progetto.
