1. O que é um ker de peso ?
Os verificadores de peso são verificadores de peso on-line de alta velocidade e alta precisão, que são usados principalmente para verificar on-line se o peso do produto é qualificado, se há peças ou instruções ausentes no pacote etc.
Esta máquina também é conhecida como: detector de baixo peso, classificador de peso, verificador de peso, máquina de pesagem automática, Checkweigher.
Os verificadores de peso podem ser integrados a várias linhas de produção de enchimento e embalagem e sistemas de transporte, e podem ser amplamente utilizados em produtos farmacêuticos, químicos diários, alimentos, produtos químicos, bateria, acessórios de hardware, eletrônicos, plásticos e outras indústrias.
2. Princípio de trabalho da máquina de pesagem
A máquina de pesagem automática detecta o peso do produto através de sensores de pesagem e sistemas de controle.
Durante o processo dinâmico de pesagem, a correia transportadora transporta o objeto para a plataforma de pesagem e o sensor converte a gravidade do objeto em um sinal elétrico.
O sinal é digitalizado após a amplificação e filtragem, e o sistema de computador analisa o peso preciso. Se o peso do produto não corresponder ao peso predefinido, o sistema de controle acionará automaticamente o dispositivo de alarme e removerá os produtos não qualificados.
3. Processo de trabalho do Checkweigher
Através do seguinte processo técnico coerente, o Checkweigher garante alta eficiência e alta precisão do processo de pesagem, atendendo aos padrões estritos na produção industrial moderna.
Transmissão de objetos: O Checkweigher é integrado ao equipamento de transporte para realizar a transmissão automática de objetos.
O objeto se move ao longo da correia transportadora a uma velocidade uniforme e está posicionada diretamente acima da plataforma de pesagem, pronta para medição precisa.
Pesação do objeto: Depois que o objeto estiver no lugar, o sensor de alta precisão responde rapidamente e converte a gravidade em um sinal elétrico. A amplificação, filtragem e digitalização do sinal são processos automatizados contínuos para garantir a estabilidade e a confiabilidade do sinal durante a transmissão.
Precisão do processamento de dados: o sistema de computador analisa o sinal recebido, como remover ruído e calcular o valor médio. Esse processo de processamento de dados é o link principal para garantir a precisão do valor do peso.
Resultado e feedback: após o valor do valor do peso ser processado, o resultado é exibido na interface para o operador visualizar. Ao mesmo tempo, o sistema determina se o peso está dentro do intervalo definido de acordo com o valor predefinido. Os produtos não qualificados desencadearão automaticamente um mecanismo de alarme ou rejeição para garantir a operação suave da linha de produção e da qualidade do produto.
4.
Versátil: o design do Checkweigher leva em consideração os requisitos de pesagem de diferentes indústrias e diferentes tipos de produtos, tornando -o amplamente aplicável.

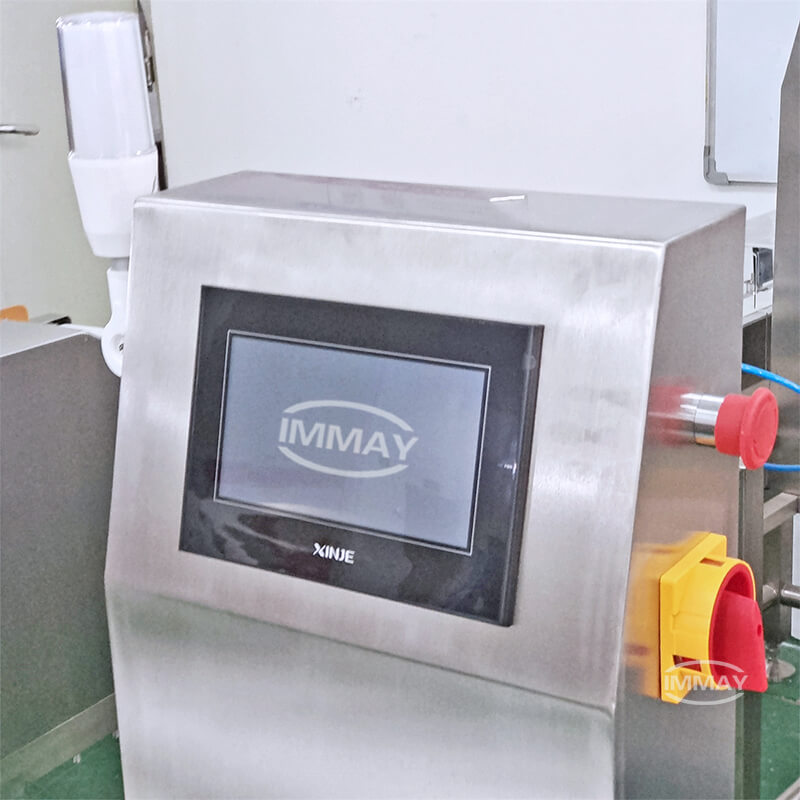

Operação simples: com uma tela de toque de interface humana-máquina de cor avançada, os usuários podem configurar e operar facilmente o equipamento através de uma interface gráfica intuitiva.
Fácil manutenção: o projeto estrutural do Checkweigher se concentra na conveniência da manutenção. Toda a máquina usa módulos que estão prontos para desmontagem e instalação, o que é conveniente para inspeção e substituição de peças.
Velocidade ajustável: usando um motor de controle de velocidade de frequência variável, o Checkweigher pode ajustar a velocidade da classificação de peso de acordo com os requisitos de velocidade reais da linha de produção.
Alta precisão: O Checkweigher está equipado com sensores de alta precisão e sistemas avançados de processamento de sinais, que podem fornecer medição de peso de alta precisão.
Inteligente: O Checkweigher integra uma variedade de funções inteligentes, incluindo identificação automática do peso do produto, rejeição automática de produtos não qualificados e estatísticas automáticas de dados de produção.
5. Parâmetros técnicos de Checkweigher
Item |
IMA-JZ200 |
IMA-JZ1000 |
IMA-JZ3000 |
IMA-JZ15 |
Alcance de pesagem |
≤200g |
≤1000g |
≤3000g |
≤15 kg |
Precisão |
± 0,05g ~ ± 0,1g |
± 0,3g ~ ± 0,5g |
± 0,5g ~ ± 1g |
± 2g ~ ± 5g |
Escala mínima |
0,01g |
0,1g |
0,1g |
1g |
Velocidade de pesagem |
180 PCs/min |
160 PCs/min |
80 PCs/min |
60 PCs/min |
Velocidade do transportador |
20 ～ 60m/min |
30 ～ 100m/min |
30 ～ 90m/min |
20 ～ 80m/min |
Tamanho do material adequado |
≤100mm （l）*100mm （W） |
≤280mm （L）*200mm （W） |
≤300 mm （l）*290mm （ |
≤450 mm (l)*390mm (w) |
Medição do tamanho da tabela |
250mm （L）*120mm （ |
400mm （L）*210mm （ |
450mm （l）*300mm （ |
620mm (L)*400mm (W) |
Remova o método |
Sopro de ar |
Haste de empurrar |
Haste de empurrar |
Haste de empurrar |
Sistema de controle |
Controlador de amostragem A/D de alta velocidade |
|||
Pressão do ar |
0,4 ~ 0,8MPa |
0,4 ~ 0,8MPa |
0,4 ~ 0,8MPa |
0,4 ~ 0,8MPa |
Material da máquina |
SUS.304 |
|||
Poder |
0,1kW |
0,15kW |
0,4kW |
0,4kW |
Tensão |
AC220V ± 10% 50Hz （60Hz） |
|||
Tamanho da máquina |
92*50*125cm |
152*56*123cm |
181*86*118cm |
215*111*123cm |

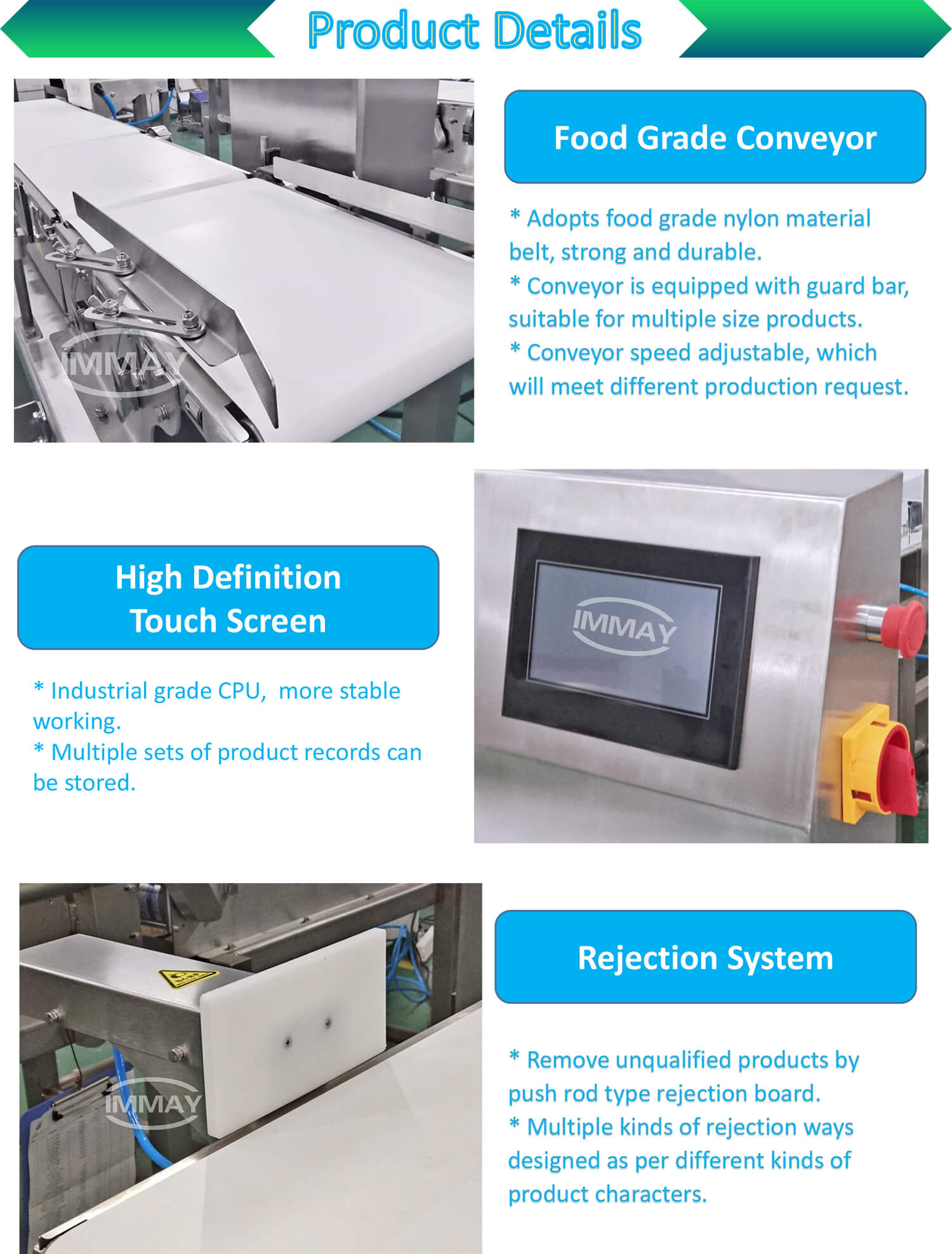

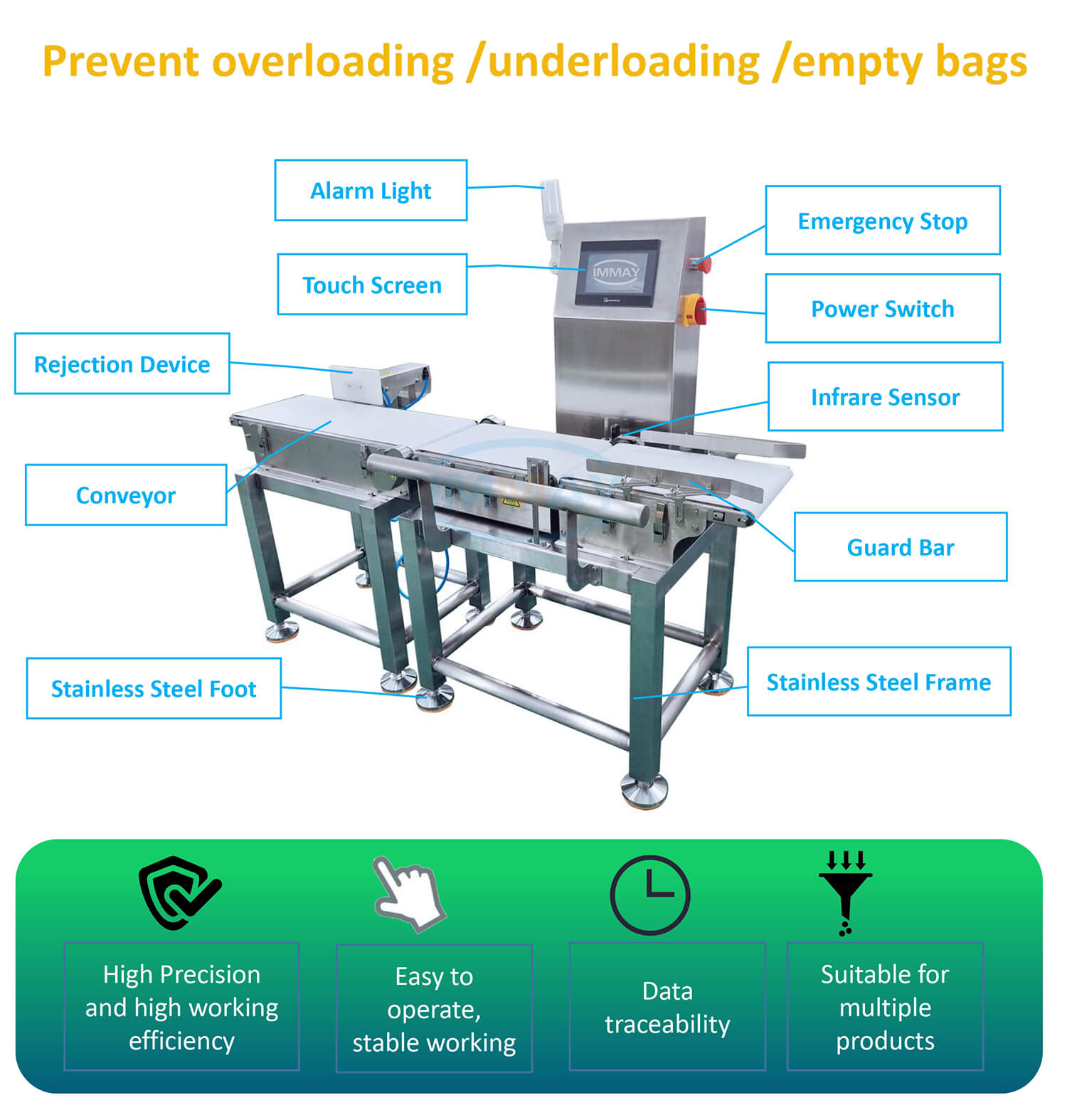

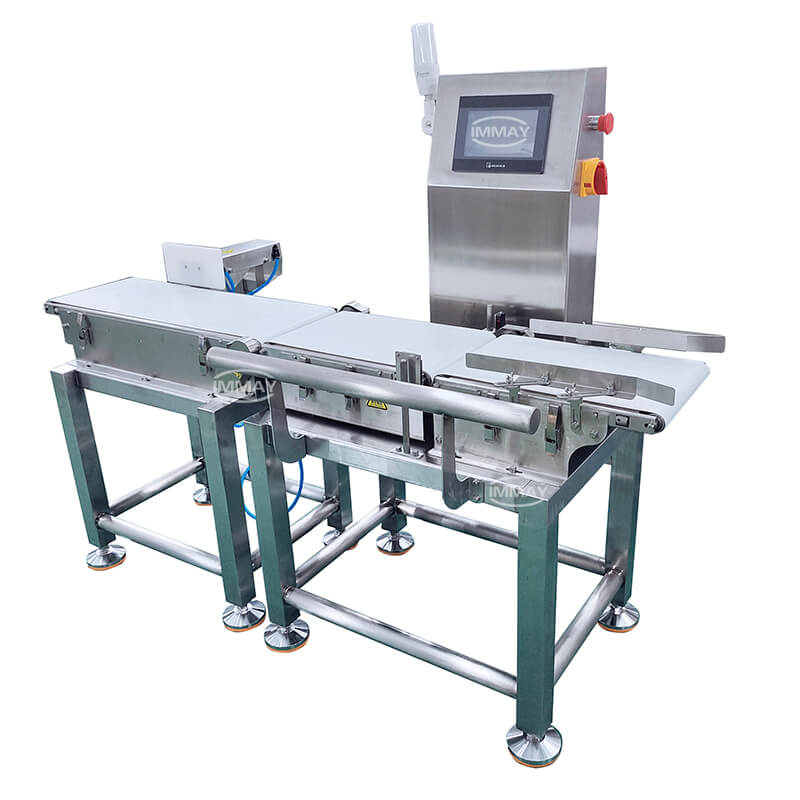

6. Detalhes da máquina de verificador de peso
