Automatische Kartoniermaschine für Flaschen, Tuben, Beutel, Blisterpackungen und mehr

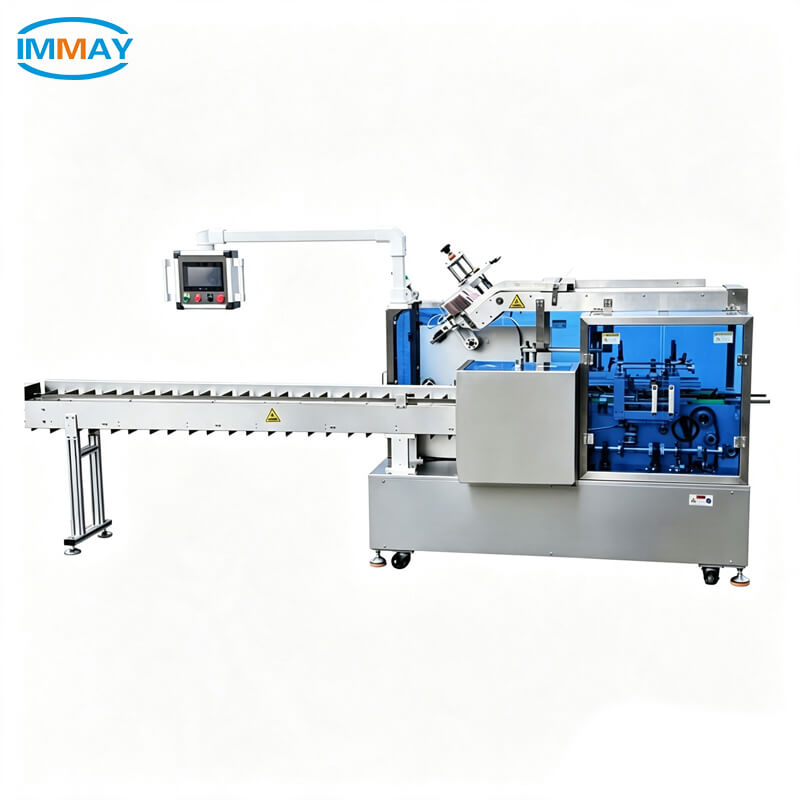

Eine automatische Kartoniermaschine legt Produkte automatisch in Kartons, verschließt den Karton und gibt fertige Verpackungen aus. Es kann Flaschen, Tuben, Beutel, Blisterpackungen, Gläser, Seifen und viele andere Produkte verarbeiten, die eine Zweitkartonverpackung erfordern.



Es ist für Hersteller in den Bereichen Kosmetik, Pharmazeutika, Lebensmittel, Körperpflege, Elektronik, Haushaltsprodukte und anderen Branchen konzipiert, die den Kartonierungsprozess automatisieren müssen. Die Maschine kann unabhängig arbeiten oder mit vor- und nachgeschalteten Verpackungsanlagen verbunden werden.



Durch die Automatisierung der Kartonzuführung, des Öffnens, des Produkteinlegens und des Kartonschließens reduziert die Maschine sich wiederholende manuelle Arbeiten und sorgt für eine gleichmäßigere Verpackungsleistung. Die geeignete Konfiguration hängt vom Produkt, dem Kartondesign, der Produktionskapazität und der erforderlichen Zuführmethode ab.



Ist diese automatische Kartoniermaschine für Ihre Produkte geeignet?

Diese automatische Kartoniermaschine eignet sich für eine Vielzahl von Produkten, die in Faltschachteln verpackt werden müssen. Die folgenden Beispiele stellen gängige Anwendungen in verschiedenen Branchen dar.

Industrie	Gemeinsame Produkte	Fütterungsmethode
Essen	Kaffeebeutel, Schokoriegel, Kekse	Automatische Fütterung
Kosmetika	Cremetiegel, Lippenstift, Parfümflaschen	Automatische Fütterung
Pharmazeutisch	Blisterpackungen, Salbentuben	Automatische Fütterung
Persönliche Betreuung	Zahnpastatuben, Seifenstücke	Automatische Fütterung
Elektronik	Kopfhörer, Ladekabel	Automatische Fütterung
Spielzeug	Spielzeugautos, Bausteine, Spielfiguren	Automatische Fütterung
Hardware & Automobil	Zündkerzen, Lager, Schlösser	Automatische Fütterung
Spiele und Unterhaltung	Spielkarten, Puzzles	Automatische Fütterung

Je nach Größe, Form, Gewicht, Ausrichtung und Fütterungsanforderungen können auch andere Produkte geeignet sein. Für Produkte mit besonderen Handhabungsanforderungen sind kundenspezifische Zuführlösungen erhältlich.



Welche Kartonarten kann diese Maschine verarbeiten?

Die automatische Kartoniermaschine kann je nach Kartondesign, Abmessungen, Öffnungsmethode und Versiegelungsanforderungen für unterschiedliche Faltschachtelstrukturen konfiguriert werden. Zu den gängigen Kartonstilen gehören:

Karton mit geradem Einschlagende

Eine Faltschachtel mit Einstecklaschen oben und unten, die sich in die gleiche Richtung falten. Wird häufig für Kosmetika, Körperpflegeprodukte und kleine Konsumgüter verwendet.



Reverse Tuck End-Karton

Eine Faltschachtel mit Einstecklaschen oben und unten, die sich in entgegengesetzte Richtungen falten lassen. Es handelt sich um eine der gebräuchlichsten Faltschachtelstrukturen.



Bodenkarton verriegeln

Ein Karton mit einer ineinandergreifenden Bodenstruktur, die dem verpackten Produkt einen stabilen Halt bietet. Es ist für relativ schwerere Produkte geeignet.



Karton mit Aufhängelasche

Ein Karton mit einer Aufhängelasche oder einem Displayloch an der Oberseite, der üblicherweise für Einzelhandelsprodukte wie kleine Elektronikartikel, Kosmetika und Konsumgüter verwendet wird.



Wie funktioniert der automatische Kartonierungsprozess?

Der automatische Kartonierungsprozess synchronisiert die Produktzuführung, die Kartonhandhabung und den Kartonverschluss in einem kontinuierlichen Verpackungszyklus. Sensoren und Steuerung koordinieren jeden Schritt entsprechend der Produkt- und Kartonposition.



Produktzuführung → Produkterkennung → Kartonentnahme → Kartonöffnung → Produkteinführung → Beipackzettel (optional) → Kartonschließung → Fertige Kartonausgabe



Die Maschine erkennt vor jedem Vorgang automatisch die Produkt- und Kartonpositionen und trägt so dazu bei, ein stabiles Timing zwischen den Zuführ-, Belade- und Verschließstationen aufrechtzuerhalten. Der genaue Prozess kann je nach Produkttyp, Kartonstruktur und Verpackungsanforderungen konfiguriert werden.



Warum rüsten Hersteller von der manuellen Kartonierung auf die automatische Kartonierung um?

Das manuelle Kartonieren kann bei kleinen Produktionsmengen funktionieren, aber das wiederholte Beladen und Schließen von Kartons kann bei steigendem Produktionsvolumen schwierig werden. Die automatische Kartonierung sorgt für einen gleichmäßigeren Verpackungsprozess und reduziert gleichzeitig die wiederholte manuelle Handhabung.

Vergleich	Manuelle Kartonierung	Automatische Kartonierung
Arbeitsbedarf	Mehr Betreiber	Weniger Betreiber
Verpackungsgeschwindigkeit	Hängt vom Betreiber ab	Gleichbleibende, maschinengesteuerte Geschwindigkeit
Verpackungsqualität	Kann je nach Betreiber variieren	Konsequenter
Ermüdung des Bedieners	Höher bei langen Läufen	Reduzierte repetitive Arbeit
Produktionskontinuität	Beeinträchtigt durch manuelle Bedienung	Dauerbetrieb
Kartonhandhabung	Handbuch	Automatisch
Produkteinfügung	Handbuch	Automatisch
Produktionsskalierung	Möglicherweise ist mehr Arbeit erforderlich	Einfacher zu skalieren

Die automatische Kartonierung ist besonders nützlich, wenn Hersteller ihre Produktionskapazität erhöhen, sich wiederholende manuelle Arbeiten reduzieren oder eine gleichmäßigere Kartonhandhabung über längere Produktionsläufe hinweg gewährleisten müssen.



Was macht diese automatische Kartoniermaschine für die kontinuierliche Produktion zuverlässig?

Bei der kontinuierlichen Kartonierung hängt die Maschinenzuverlässigkeit davon ab, wie genau die Zuführ-, Kartonhandhabungs-, Produkteinführungs- und Verschließstationen zusammenarbeiten. Die folgenden Maschinenkonfigurationen sind darauf ausgelegt, einen stabilen Betrieb und eine gleichbleibende Verpackungsleistung während wiederholter Produktionszyklen zu unterstützen.



SPS-Steuerung

Die SPS koordiniert die wichtigsten Maschinenabläufe und ermöglicht, dass verschiedene Stationen in einer einheitlichen Reihenfolge arbeiten. Dies trägt dazu bei, den Betrieb zu vereinfachen und stabile Produktionszyklen aufrechtzuerhalten.



Präzise Positionierung

Der Sensor ermöglicht eine präzise Steuerung der Produktpositionierung und des Einführzeitpunkts. Dies ist besonders nützlich, wenn Produkte vor dem Einlegen genau am Karton ausgerichtet werden müssen.



Photoelektrische Erkennung

Fotoelektrische Sensoren überwachen die Produkt- und Kartonpositionen während des Betriebs. Wenn das erwartete Produkt oder der erwartete Karton nicht erkannt wird, kann der entsprechende Vorgang gestoppt werden, um Leerstöße, Kartonabfall und falsche Verpackung zu reduzieren.



Mechanisches Nockensystem

Das mechanische Nockensystem koordiniert wiederholte mechanische Bewegungen an verschiedenen Stationen. Seine synchronisierte Bewegung trägt dazu bei, bei kontinuierlichen Kartoniervorgängen ein konsistentes Timing aufrechtzuerhalten.



Pneumatisches System

Pneumatikantriebe sorgen für schnelle und wiederholbare Bewegungen für Vorgänge wie das Greifen, Öffnen und andere mechanische Vorgänge von Kartons. Dies trägt dazu bei, dass verschiedene Stationen innerhalb desselben Verpackungszyklus reibungslos funktionieren.



Robuster Rahmen

Ein starrer Maschinenrahmen bietet stabilen Halt für die Getriebe- und Bedienkomponenten. Dies trägt dazu bei, Vibrationen im Dauerbetrieb zu reduzieren und unterstützt eine gleichmäßige Maschinenbewegung über längere Produktionsläufe.

Hauptparameter der automatischen Kartoniermaschine

Artikel	Spezifikation
Passende Kartongröße	Länge: 80–190 mm Breite: 30 ~ 120 mm Höhe: 25–50 mm
Kartonpapier	300 g/m²≤450 g/m²
Andere Kartons auf Anfrage	Falttiefe der Faltschachtel ≥ 0,4 mm, mit 4-zeiligem Vorbrechen. Die Produktabmessungen dürfen die Kartongröße nicht überschreiten. Nach dem Beladen ist ein Abstand von 2 mm zwischen Produkt und Karton erforderlich.
Kartonverpackungsgeschwindigkeit	50~60 Kartons/Minute
Leistung	1,5 kW
Luftdruck	0,4 ~ 0,7 MPa.
Luftverbrauch	Ungefähr 1-2‌m 3/min
Maschinengröße	Ungefähr 296*135*155cm
Maschinengewicht	Etwa 700 kg

Hauptdetails der automatischen Kartoniermaschine
